실리콘 카바이드 플레이트 열 교환기
CORRESIC® 실리콘 카바이드 플레이트 열교환기는 부식성 및/또는 산화성이 높은 화학물질의 가열 및 냉각에 적합합니다. 이 설계는 가장 컴팩트하고 효율적인 실리콘 카바이드 열 교환기 유형 중 하나입니다.
개념

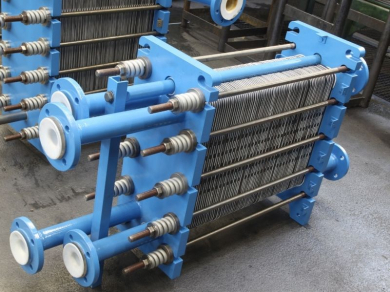

CORRESIC® 실리콘 카비드 플레이트 열 교환기 는 매우 얇고 약간 분리된 실리콘 카바이드 플레이트들로 구성되어 표면적이 매우 넓고 열 교환을 위한 작은 유체 통로를 갖추고 있습니다. 열은 실리콘 카바이드 플레이트 소재를 통해 전도되어 전달됩니다.
플레이트 교환기는 서로 반대되는 유체 흐름(counter-current)로 작동하여 낮은 온도 차, 빠른 온도 변경, 높은 효율성을 달성하도록 합니다.
CORRESIC® 실리콘 카바이드 플레이트 열 교환기 특징
- 모듈식 디자인: 플레이트 수, 플레이트 크기, 유로 수를 조정할 수 있습니다
- 다양한 플레이트 사이즈: 260, 500 및 580 mm
- PTFE 내장 강철 노즐
- 헬리코이드 스프링을 통해 열 팽창 보상 확보
- 설계 압력: -1 bar(전 진공압) ~ 16 bar (240 psi)
- 설계 온도: -30°C ~ +200°C (-22°F ~ 392°F)
- 열전도 면적: 0.5 ~ 7.1 m2 (5.4 ~ 75 ft2)
- 노즐 사이즈: DN25 / DN50 / DN80, PN16
CORRESIC® 실리콘 카바이드 플레이트 열 교환기 장점
- 산, 염기, 산화 물질에 대한 뛰어난 내식성
- 양측의 단면을 조절 가능하여 뛰어난 열 전달 성능 달성
- 쉬운 분해
- 필요한 경우 각 플레이트를 기계적 세척 기능
- 지구상에서 두 번째로 단단한 물질로 침식 위험을 제거
- 높은 운영 안전성
- 매우 컴팩트하고 견고한 모듈식 설계
- 짧은 리드 타임
- 긴 수명
CORRESIC® 실리콘 카바이드 플레이트 열 교환기 용도
- 초부식성 및/또는 산화성 화학물질이나 초순도 화학물질의 냉각 및 가열
- 두 가지 초부식성 및/또는 산화성 화학물질 사이의 열 회수
