폴리튜브 그라파이트 쉘 & 튜브 열 교환기

ace-gaphite-shell-and-tubes-heat-exchanger-mersen

폴리튜브 그라파이트 쉘 & 튜브 열 교환기는 유량이 높은 초부식성 화학물질의 가열, 냉각, 응결, 증발, 흡수에 적합합니다.

이 유형의 그라파이트 열 교환기는 특히 다양한 적용이 가능합니다

생각할수 있는 모든 용도로 이용할 수 있습니다.

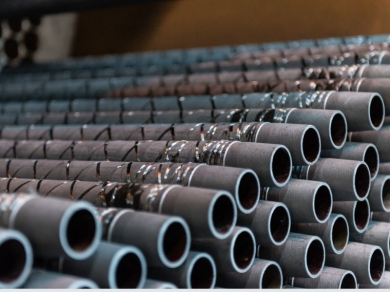

Graphilor® 3 그라파이트 튜브는 압출, 소결을 거치고 페놀 수지를 빈틈 없이 함침합니다. 그라파이트 튜브 시트는 그라파이트 블록 재료로 제조됩니다. 이 튜브는 그라파이트 튜브 시트와 접합되어 쉘에 삽입되는 튜브 다발을 만듭니다. 열 전달은 공정 측과 서비스 측 사이의 그라파이트 튜브 벽을 통한 열 전도로 이루어집니다.

POLYTUBE, 그라파이트 튜브 열 교환기

Polytube 특징

  • 열 전달 면적 최대 1850 m2
  • 튜브 싵 직경 최대 2100 mm
  • 설계 압력: 공정 측 최대 7 barg, 서비스 측 최대 11 barg
  • 설계 온도 최고 220°C
  • 1:1 대체: 다른 OEM의 열 교환기와 같은 크기의 공간 사용



Polytube 장점

  • 50년의 경험을 갖춘 세계 No 1 그라파이트 튜브 제조사
  • 넓은 열 교환 면적
  • 업계에서 가장 긴 일체형 그라파이트 튜브
  • 우수한 열전도성
  • TÜV SUD가 인증한 우수한 기계강도
  • 연결부위가 없는 유일한 6m 그라파이트 튜브
  • 침식 방지

 그라파이트 쉘 & 튜브 열 교환기 용도

  • 초부식성 유체의 냉각, 가열, 응결, 증발 (강하막 또는 열사이펀) & 흡수
  • 중화학: 인산, 산화티탄, 습식제련, VCM, ECH, 플라스틱, 비스코스, 아라미드 섬유 등...
  • 정밀화학, 특수화학, 제약: 활성약 성분, 작물 보호, 흄드 실리카, 실리콘, 향료, 향수, 비타민 등...
