환형 홈 열 교환기
환형 흠 그라파이트 열 교환기(인터체인저)는 특히 초부식성 액체 화학물질의 가열이나 냉각에 적합합니다. 이 설계를 통해 두 가지 초부식성 유체 사이의 열 회수가 가능합니다.
개념

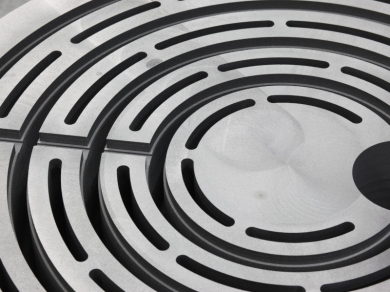

불침투성 그라파이트 디스크에 환형 흠을를 가공하여 공정 및 서비스 유로를 구성합니다. 열은 공정 유로와 서비스 유로 사이에 그라파이트를 통해 전도되어 전달됩니다. 환형 흠 그라파이트 열 교환기는 융합하여 쌓아 올린 그라파이트 디스크 더미로 구성됩니다.
환형 홈 그라파이트 열 교환기
환형 흠 그라파이트 열 교환기의 특징
- 두 초부식성 매개체 사이의 열 교환.
- 물결 모양의 흠 설계로 난류 강화 (선택)
- 탄소섬유 강화 (선택)
- 열 전달 면적 최대 55 m²
- 공정 및 서비스 측 최대 설계 압력 10 barG
- 설계 온도 최고 200°C
- 수직 또는 수평 방향
환형 흠 그라파이트 열 교환기: 장점
- 높은 열 전달 효율
- 컴팩트함
- 뛰어난 운영 안전성과 신뢰성
- 교차 오염 위험이 없음
환형 흠 열 교환기의 용도
- 가열, 냉각, 응축, 증발 (강하막 또는 강제 순환), 흡수
- 인터체인저, 1차 및 2차 컨덴서, 흡착기
- 두 부식성 매개체 사이의 열 회수
- 정밀화학, 특수화학, 제약: 활성약 성분, 작물 보호, 흄드 실리카, 실리콘, 향료, 향수, 비타민 등...
