불침투성 그라파이트 블록 열 교환기

ace-graphite-block-heat-exchanger-mersen

Poybloc® 그라파이트 블록 열 교환기는 부식성이 높은 액체 화학물질의 가열, 냉각, 증발, 응결, 흡수에 적합합니다.

이 설계는 가장 다양하게 적용할 수 있는 불침투성 그라파이트 열 교환기 유형 중 하나입니다.

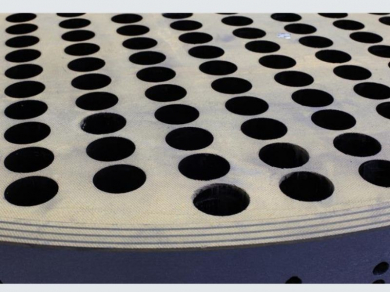

그라파이트 블록에서 수직과 수평 방향으로 줄을 지어 구멍을 뚫어 공정 및 서비스 유로를 구성합니다. 열은 이용된 매개체들을 분리하는 구멍들 사이에 불침투성 그라파이트를 통해 전도됨으로써 전달됩니다. 그라파이트 블록 열 교환기는 강철 쉘로 덮인 블록 더미로 구성됩니다.

Contact In

Polybloc®그라파이트 블록 열 교환기



Polybloc® 특징

  • Graphilor® 등방성 그라파이트 또는 이방성 그라파이트 등급
  • 열 전달 면적 최대 1000 m2
  • 다양한 블록 지름: Ø100 ~ 1500 mm
  • 설계 압력
    • 공정 및 서비스 측 모두 표준으로 진공압에서 7 barg까지
    • 요청 시 서비스 측 최대 16 barg, 공정 측 최대 12 barg
  • 설계 온도: 200°C(BS), 최대 430°C(XC)
  • 다양한 드릴링 직경과 패턴
  • 최적의 속도를 달성하기 위해 공정 및 서비스 측의 통로 수를 조정할 수 있습니다
  • 필요한 열 전달 면적을 달성하기 위해 블록 수를 조정할 수 있습니다



옵션

  • 가스 / 액체 분리 챔버
  • 강하막 흡착기를 위한 액체 분배를 갖춘 헤더
  • 침식 방지
  • 쉽게 탈거가 가능한 헤더



ace-polybloc-graphite-block-graphite-heat-exchanger-mersen



Polybloc® 장점

  • 다용도, 모듈형, 단순한 설계
  • 편리한 유지보수
  • 다양한 그라파이트 및 함침 유형 선택
  • 개별 블록을 교체할 수 있습니다 (파국적인 장애가 발생하지 않음





Polybloc® 용도

  • 가열, 냉각, 응결, 증발 (강하막 또는 강제 순환), 흡수
  • 중화학: 인산, 산화티탄, 습식제련, VCM, ECH, 플라스틱, 비스코스, 아라미드 섬유 등...
  • 정밀화학, 특수화학, 제약: 활성약 성분, 작물 보호, 흄드 실리카, 실리콘, 향료, 향수, 비타민 등...
  • 탄소강과 스테인리스강 피클링 (산세척)
