탄탈룸 열 교환기 및 컨덴서

tantalum-heat-exchanger-bayonet-mersen-02

탄탈룸은 오늘날 흔히 사용되는 가장 부식 저항성이 높은 금속입니다. 탄탈룸은 거의 모든 유기 및 무기 화합물에 대해 불활성입니다. 탄탈룸의 내식성은 유리와 매우 유사합니다. 탄탈룸은 Dip Pipe, 배관, 오버헤드 컨덴서 제조에 자주 이용됩니다.

부식성이 중요한 고려요소이고 비가동시간 단축, 기대 수명 향상, 수익성에 대한 장기적 이익이 중요하다면 탄탈룸의 이용을 고려해야 합니다. 탄탈룸 열 교환기는 초부식성 및 산화성 용도, 예를 들어 농축 황산, 질산, 유리염소 또는 유리브롬에 이용됩니다. 또한 다목적 정밀 화학 및 제약 응용 분야의 증기 컨덴서로 널리 이용됩니다.

Mersen Linsengericht는 열 교환기, 압력 용기, 컬럼, 사용자 주문 부품 등 탄탈룸 공정 장비를 설계 및 제조하는데 전념하는 뛰어난 역량을 갖춘 기업입니다. MERSEN의 3200m2 규모의 작업장을 통해 매우 큰 탄탈룸 장치를 생산할 수 있습니다 (최대 너비 4.4 미터, 최고 높이 4.2 미터, 최대 중량 20 톤).

Contact In

탄탈룸 쉘 & 튜브 열 교환기 (수직 또는 수평 설치)

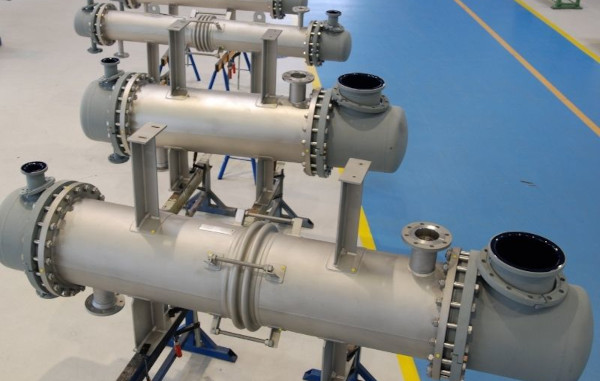

쉘 & 튜브 열 교환기는 화학 공정에서 가장 흔하게 이용되는 열 교환기 유형입니다. 이 열 교환기는 고압 용도에 적합합니다. 이 유형의 열 교환기는 튜브 다발이 들어있는 쉘로 구성됩니다. 한 유체는 튜브를 통과하고 다른 유체는 튜브 위로 흘러 두 유체 사이의 열을 전달합니다. MERSEN 탄탈룸 쉘 & 튜브 열 교환기는 튜브 내 응축 용도로도 설계됩니다. 이 열 교환기는 수평 또는 수직으로 설치 가능합니다.

  • ¾” 또는 1” Ta 2.5W 튜브가 이용됩니다. 이 열 교환기는 동일한 내식성에서 순수 Ta 튜브보다 기계적 강도가 거의 3배 높습니다.
  • 튜브 (0.4, 0.5, 또는 0.76 mm) 및 튜브 시트 (0.5 또는 0.76 mm) 두께를 조정하여 압력 등급 및 비용의 측면에서 고객의 요구사항을 충족시킵니다.
  •  쉘 & 튜브 열 교환기: 최대 580 튜브, DN 800, 202 m2 열 교환 표면적



립 용접 설계가 튜브와 튜브 시트 연결을 위한 표준 설계입니다. 플러시 마운트 용접 설계를 통해 유체의 정체 위험을 줄이고 세척을 쉽게 합니다.

mersen-tantalum-heat-exchanger-600

트위스티드 탄탈룸 튜브를 갖춘 쉘 & 튜브 열 교환기

트위스티드 탄탈룸 튜브를 갖춘 열 교환기는 유체 속도가 낮거나 유체가 점성이 있을 경우 기존의 탄탈룸 쉘 & 튜브 열 교환기보다 효율적입니다. 트위스티드 탄탈룸 튜브가 장착된 쉘 & 튜브 열 교환기는 기존 쉘 & 튜브 열 교환기보다 열 전달 표면이 적게 필요하며, 따라서 탄탈룸 재료가 적게 필요하기 때문에 더 컴팩트하고 비용이 저렴합니다.

mersen-tantalum-twisted-tubes-heat-exchanger-mersen

탄탈럼 헤어핀 열 교환기

헤어핀 열 교환기는 실제 서로 반대되는 유체흐름 (counter current)를 이용합니다. 동일방향 유체흐름 (co-current)에서 발생하는 비효율성을 고려하여 보정계수를 이용하는 멀티 패스 쉘 & 튜브 설계와 달리 이 헤어핀 설계는 쉘 측과 튜브 측 유체의 온도차를 극대화합니다

mersen-tantalum-hairpin-heat-exchanger-600

탄탈룸 베이요넷 히터

베이요넷 히터는 수직이며 비교적 작은 액체 증발기로써 증기를 가열 매개체로 이용합니다. 설계는 일반적으로 한 쌍의 동심형 튜브로 구성되어 비말동반을 방지하는 내부 분리 공간과 함께 자유로운 튜브 팽창 기능을 가능하게 합니다. 최적의 결과를 위해 튜브 다발은 탱크에 완전히 잠기며 베이요넷은 유체에 직접 노출됩니다.

  • 베이요넷 히터: 최대 290 튜브, DN 1,350, 40 m2 열 교환 표면적



mersen-bayonet-tantalum-heat-exchanger-600

탄탈룸 가열 또는 냉각 코일

Mersen이 제조하는 탄탈룸 가열 또는 냉각 코일은 최대 DN 1,000인 컬럼을 대상으로 합니다

coil-tantalum_heat-exchanger-mersen

탄탈룸 U-번들 열 교환기

MERSEN 탄탈룸 U-번들 열 교환기는 튜브 내부와 외부의 응축을 위해 설계되었습니다. 이 열 교환기는 보통 수평으로 설치됩니다.

  • ¾” 또는 1” Ta 2.5W 튜브가 이용됩니다. 이 열 교환기는 동일한 내식성에서 순수 Ta 튜브보다 기계적 강도가 거의 3배 높습니다.
  • 튜브 (0.4, 0.5, 또는 0.76 mm) 및 튜브 시트 (0.5 또는 0.76 mm) 두께를 조정하여 압력 등급 및 비용의 측면에서 고객의 요구사항을 충족시킵니다.
  • U-튜브 열 교환기: 최대 490 튜브, 317 m2 열 교환 표면적



tantalum-u-tube-heat-exchanger-mersen
